日系用料就这样自信 鑫麦粒M2-500W评测
来源:日系用料就这样自信 鑫麦粒M2-500W评测作者:ROY WONG网址:http://diy.pconline.com.cn/649/6490816.html
1麦粒 M2-500W 外观赏析

  【PConline评测】在电源行业中,从来日系就是质量稳定和用料上乘的代名词。在很多定位为高端的电源当中,也不乏看到一些日系用料的出现。但由于日系用料成本较台系和国产用料昂贵,所以碍于成本,很多电源厂商还是老老实实地向日系用料说再见。而有一家任性的厂商却反其道而为之,它就是鑫麦粒。近日,它带着其诚意之作——鑫麦粒 M2-500W来到了我们评测室,下面,就待笔者带大家看看此款电源性能究竟如何?

D

●详细参数

鑫麦粒 M2-500W
电源类型ATX电源
产品颜色银色
额定功率500W
电源接口主板接口 20+4Pin 1个
CPU接口 4+4Pin 1个
显卡接口 6+2Pin 2个
硬盘接口 SATA 6个
供电接口 大4Pin 3个
电源风扇120mm 散热风扇
产品卖点80plus银牌认证,扁平线材,全日系用料
京东售价289元

●鑫麦粒 M2-500W 外观赏析

麦粒 M2-500W
Maxelite鑫麦粒 M2-500  图片  评测  论坛  报价

  从鑫麦粒 M2-500W这款产品的外包装来看,比起上一代M1系列要大方成熟很多。主体银色的包装与电源本体极其搭配,在外包装左下方有着80 Plus银牌认证标志,示意此款电源的转换效率最高超过88%的转换效率,而后续我们也会对此款电源加以测试。

麦粒 M2-500W

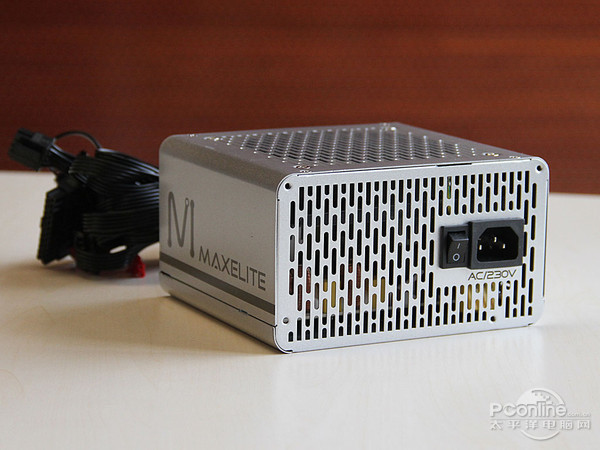

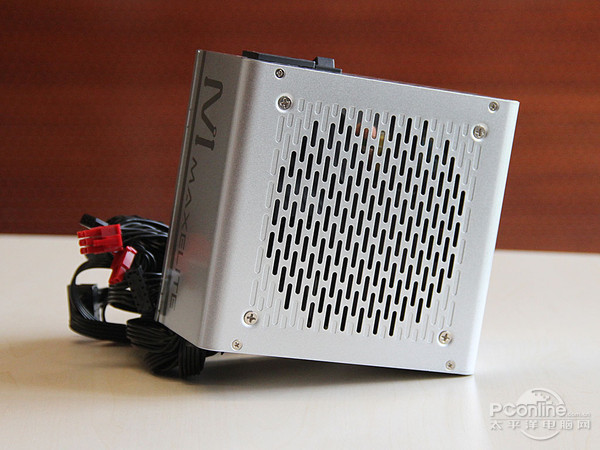

鑫麦粒 M2-500W 正面图

  鑫麦粒 M2-500W与其M1系列外观极为相似,但是唯一一点不同的就是颜色不通过,M1采用的金黄色设计,而此款M2系列则选用了银色设计,笔者想这种颜色的设计应该源于80 Plus认证来加以分别,令消费者更容易辨认。

麦粒 M2-500W
鑫麦粒 M2-500W 风扇面图

  鑫麦粒 M2-500W 风扇外侧的通风孔是用于内部散热的,材质好的电源一般采用金属板以加快电源运转时的热量的排出,麦粒就上一款M1系列已经如此做,而如今的这款M2则延续了这种设计。

麦粒 M2-500W

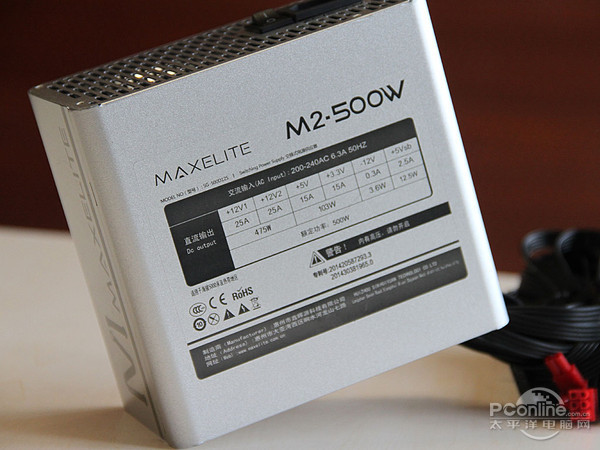

鑫麦粒 M2-500W 铭牌图

  接下来,我们看看大家比较关心的铭牌图。麦粒 M2-500W采用的是双路的12V输出,这种分别向主板和CPU供电的技术是被诸多高端电源采用的。这种双路12V供电技术使得电流更加稳定,其双路+12V输出分别有25A,而输出功率峰值达475W,将近整个电源的额定功率,由此看来,此款电源的输出能力也是很强的。

麦粒 M2-500W

麦粒 M2-500W  麦粒 M2-500W

麦粒 M2-500W  麦粒 M2-500W

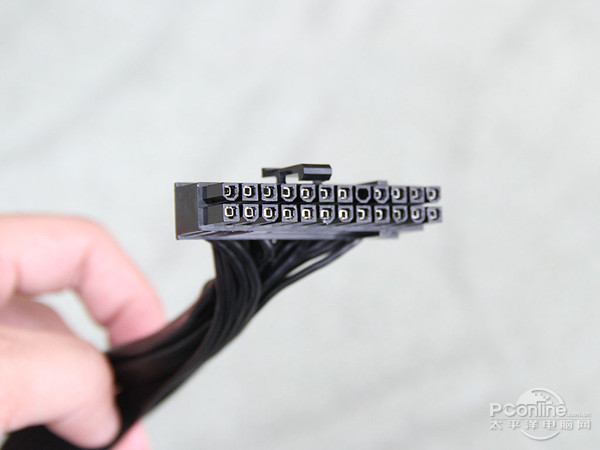

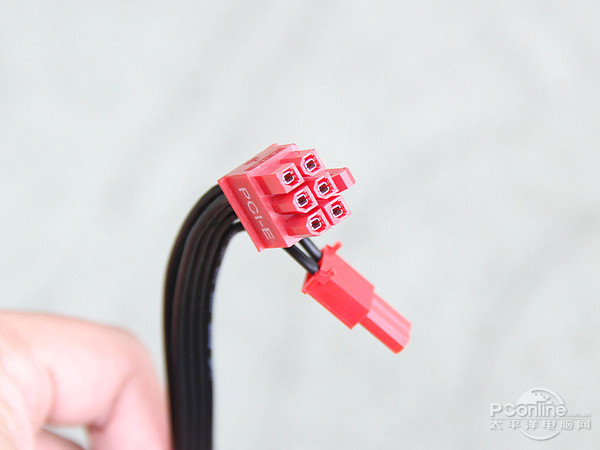

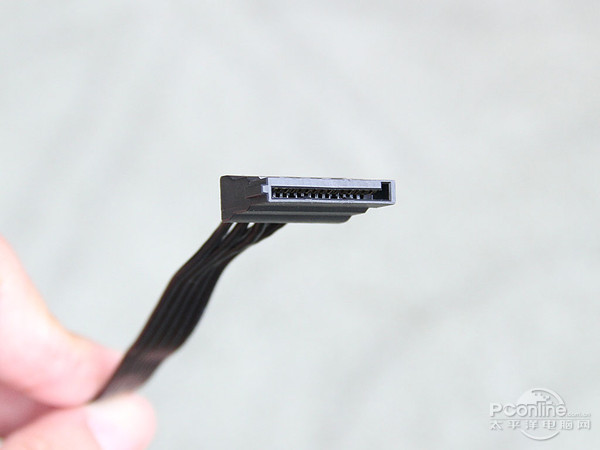

鑫麦粒 M2-500W 线材图

  鑫麦粒 M2-500W在线材方面也准备得十分充足。在接口方面,电源分别采用了一个20+4pin,4+4pin,2个6+2pin,3个大4pin和6个SATA接口,而且全部线材均采用扁平线材设计,让你理线更为方便。

针对网友提出的疑问,小编将在这里集中解答

1、针对1楼网友的留言

网友原评论:"此款电源采用了台湾著名品牌DAIN安规电容作为电源的X电容"
不是说了日系用料吗?为何有台湾东西啊??那么线材呢?日系吗?果然是个名副其实的广告篇

编辑回复:此款电源的滤波电容采用的日系黑金刚,而主电容是采用日系日化的电容作为主电容,这些就是日系用料。

产品概览鑫麦粒 |更多PC电源鑫麦粒M2-500游戏发烧友 鑫麦粒M2-500游戏发烧友

适用类型:台式机电源标准:ATX
额定功率:500WCPU供电:4+4pin
供电接口(:3个SATA接:6个
网友评分:4.0参数报价图片点评评测论坛经销商
商城名称商品报价商品配置购买
 京东商城¥299鑫麦粒 M2-500 游戏发烧友去购买>>
网购比价 ¥299 - ¥299 共1个电商报价查看全部比价信息



2麦粒 M2-500W 内部拆解


●鑫麦粒 M2-500W 内部拆解

麦粒 M2-500W
鑫麦粒 M2-500W 风扇图

麦粒 M2-500W

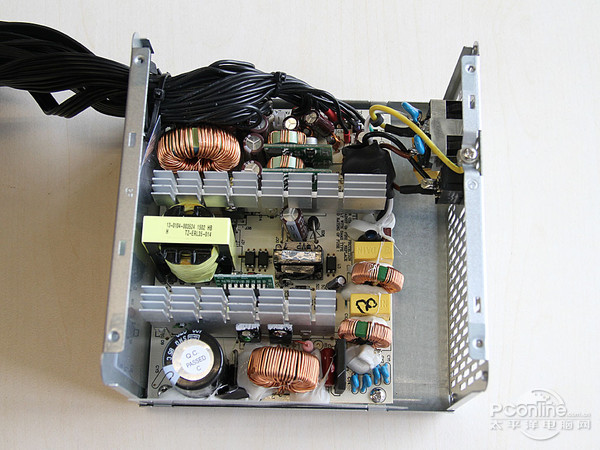

鑫麦粒 M2-500W 内部一览图

  从鑫麦粒 M2-500W的内部图可以看见,此款电源的用料十分讲究。此款电源主要采用了主动式PFC,双管正激和DC-DC设计。下面,我们再慢慢看一下每一部分结构的细节表现。

麦粒 M2-500W

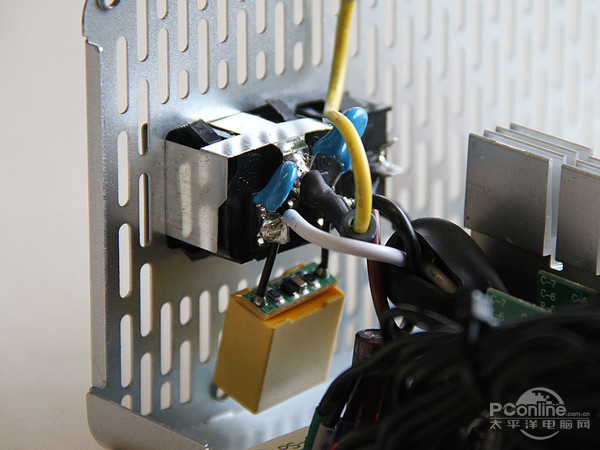

鑫麦粒 M2-500W 一级EMI图

麦粒 M2-500W

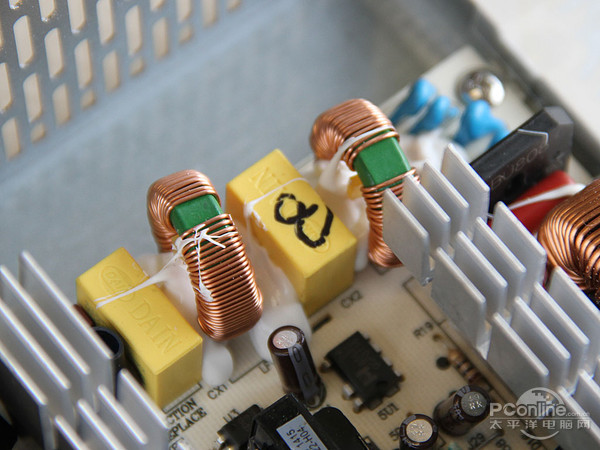

鑫麦粒 M2-500W 二级EMI图

  由电源的一级EMI以及二级EMI可见,此款电源采用了台湾著名品牌DAIN安规电容作为电源的X电容,在用料上,可以看得出电源的用料齐全,较为充足。

麦粒 M2-500W

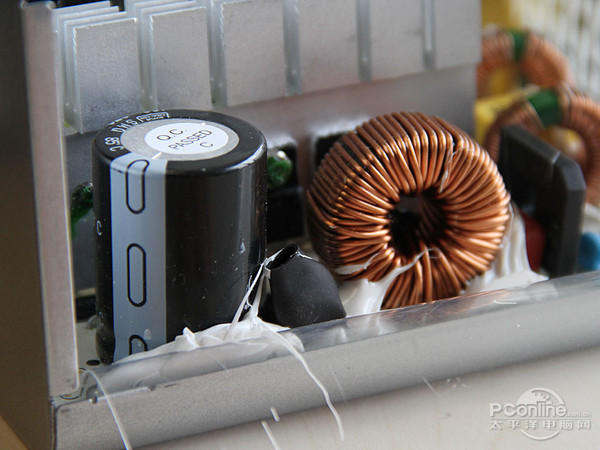

鑫麦粒 M2-500W 主动式PFC设计

  鑫麦粒 M2-500W采用了主动式PFC设计,其功率因素高达0.9,另外,电源在主电容的选择上,选择了知名日系名牌日化的电容为主电容,由此可见电源用料的奢侈。

麦粒 M2-500W

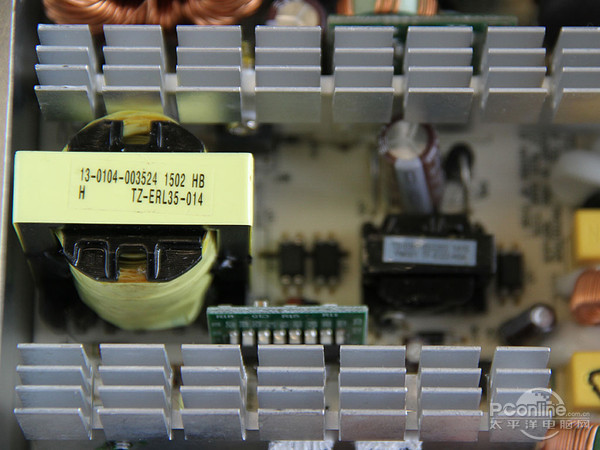

鑫麦粒 M2-500W 主变压器图

  鑫麦粒 M2-500W采用了双管正激设计,电流缓和保护机制,当电压达到超过预定值时,电源便启动自动断电保护。

麦粒 M2-500W

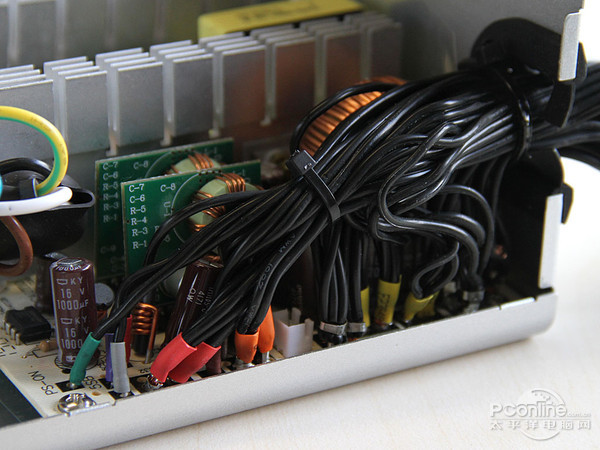

鑫麦粒 M2-500W 低压滤波图

  由图可知,电源采用了DC-DC结构设计,如此设计有效地降低了电路的自损,促进了电源的整体稳定性和转换效率的提升。在滤波电容上,电源选用了日系黑金刚电容,看来全日系电容的承诺并不是说说而已啊。


3麦粒 M2-500W 电源性能测试


鑫麦粒 M2-500W 电源性能测试

纹波测试

8
(50mV内为优秀,50~100mV为良好,100~200mV为合格)

  鑫麦粒 M2-500W的+12V1,+12V2,+5V以及+3.3V的满载纹波表现分别大约为42mV,46mV,23mV和28mV,如此高的表现完全可以消除网友此前对此品牌电源的忧虑。

转换效率测试

4是

  根据80 Plus银牌认证规范:20%负载85%转换效率,50%负载88%转换效率,100%负载85%转换效率。根据此准则对比上图该电源的表现,可见此款电源的转换效率是超过了银牌认证准则

附图:80 Plus认证标准
附图:80 Plus认证标准

电压偏离值测试

  PC电源所采用的测试仪器是桦扬电子有限公司(原为 桦达自动化工业有限公司)生产的计算机联机机型的FA-4200ATE电子负载仪。电子负载可以模拟真实环境中的负载(用电器)来检测电源的好坏,其功能相当多,包括可以调节负载大小,以及短路,过流,动态等等。电子负载的原理是控制内功率MOSFET或晶体管的导通量(量占空比大小),靠功率管的耗散功率消耗电能的设备,它能够准确检测出负载电压,精确调整负载电流,同时可以实现模拟负载短路,模拟负载是感性阻性和容性,容性负载电流上升时间。

FA-4200ATE电子负载
FAST FA-4200ATE电子负载

  在评测过程中,我们根据电源铭牌上的相关参数设置电源每一路的负载电流和电压,同时根据实际的需要进行几种负载模拟情况,完成设置并打开开关后电子负载仪就会向所需测试的电源输电,电子负载仪再监测电源每一路的实际输出电压显示于电子负载仪的信息面板中。通过监测实际的电压输出我们能够判断电源的输出稳定情况。在完成了设定的负载测试后,我们会对电源进行过功率测试,以鉴定电源在过功率情况下的表现。

  在本次测试中,笔者选择了五种不同的负载情况对电源进行了测试,分别是20%轻负载,40%负载、60%基本负载、80%、100%满负载。在不同的负载下,我们设置的输入电压始终一致,只是调整电流的输入设置。以下为笔者按照下表的电流参数进行了不同负载下的设置:

鑫麦粒 M2-500W测试参数
电压20%负载40%负载60%负载80%负载100%负载
+12V15A10A15A20A25A
+12V25A10A15A20A25A
-12V0.06A0.12A0.18A0.24A0.3A
+3.3V3A6A9A12A15A
+5V3A6A9A12A15A
+5Vsb0.5A1A1.5A2A2.5A

通过测试,我们得到如下结果:

8

8

8

8

8

8

8

  测试小结:在表中可以看到该款电源各路输出的偏离值,从总体数据看来,波动的情况略有明显,在用户最为关注的双路+12V输出表现还算可以,其最大偏离值分别为2.83%和2.91%,其表现在众多其他电源产品中为良好水平,而出现最大的偏离值则是+3.3V输出上,但其最大偏离值都仅为4.3%,在规范5%的标准来说,表现尚算合格。综合5路输出,此款电源性能还算可以。

PConline测评室总结:

麦粒 M2-500W

  作为鑫麦粒 M1系列的一个升级延续,鑫麦粒 M2-500W拥有额定500W的功率,并且通过了80 Plus银牌认证。在电源造工上,电源的内部设计完善,采用了主动式PFC+双管正激+DC-DC设计,如此设计无论是电源的转换效率还是稳定性上都得到极大的保障。在电源造型上,银色的外观确实给予了消费者一个全新的观感。如今,此款电源在京东上售价是289元,有兴趣的朋友,不妨上京东上瞄一瞄吧。
